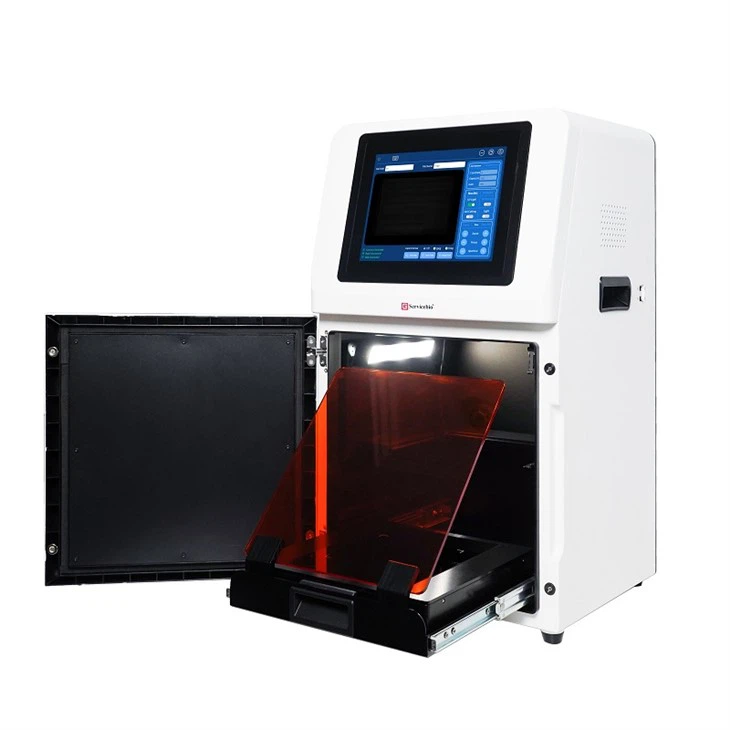

Система за гел изображения



SCG-W1000 е устройство за изобразяване на гелове, оборудвано с високочувствителна 63-мегапикселова камера за бързо, точно и високопроизводително откриване и изобразяване на проби. Той се използва широко в областта на науките за живота, медицината и опазването на околната среда.



Три режима и множество параметри могат да бъдат гъвкаво регулирани, което води до ясно и ярко изображение;
UV лазерна защитна плоча, осигуряваща както безопасност, така и удобство при рязане на гел.



Технически спецификации
Име на продукта		Система за гел изображения
кат.№		SCG-W1000
Размери		400×371×700 мм
Камера	Резолюция на пикселите	6,3 милиона пиксела
	Резолюция	3072×2048
	Размер на пиксела	2.4×2.4μm
	Целеви размер	1/1,8"(7,37×4,92 мм)
	Пълен капацитет на кладенеца	10.4ke-
	Чувствителност	760mv
	Шум при четене	2.14e-
	Тъмно течение	0.15mV
	Съотношение сигнал/шум	40,2dB
	Време на излагане	17us-15s
	Режим на групиране	1×1,2×2,3×3,4×4
	Скала на сивото	8-битове (256 нива)
	Тип камера	Черно-бяла камера
Обектив	Апертура	F1.0-F16
	Фокусно разстояние	8-48 мм
	Тип	Моторизиран варио обектив
	обектив за близък план	2 пъти
	Филтър	590/60nm
Източник на светлина	Светлинен източник с ярко поле	Насочен надолу LED бял източник на светлина, симетрично разпределен от двете страни
	Източник на UV светлина	310nm LED матрица с равномерно излъчване на светлина
	Светлинна изолация	Напълно запечатан от светлина, изолира околната светлина
Тъмна кутия	Управление на вратата	Сензорът за управление на вратата може да контролира включването/изключването на светлинното поле източник
	Зрително поле	Ефективното зрително поле е 140×140 мм
	Рязане с гел	След отваряне на вратата източникът на ултравиолетова светлина може да бъде изваден чрез рязане, заедно с UV защитен щит
Софтуерни функции	Настройки на камерата	Регулирайте контраста, времето на експозиция и усилването
	Регулиране на обектива	Изберете диапазон на настройка: груба настройка, фина настройка, супер фина настройка Обектив: Zoom, фокус, настройка на диафрагмата
	изрязване на изображението	Изрязване на изображение: Изрежете необходимите части от лентите
Индустриален компютър		10,4 инча, 1024×768, операционна система Windows
Външни интерфейси		USB 3.0×2
Работно напрежение		100 V - 240 V
Мощност на продукта		100 W
Нетно тегло на продукта		30 кг



котка не	SCG-W5000	SCG-W3000	SCG-W1000
Измерение	400×371×700 мм	400×371×700 мм	400×371×700 мм
Камера	Високочувствителна камера с дълбоко охлаждане	Високочувствителна камера с дълбоко охлаждане	Камера с висока чувствителност
Резолюция	3000×3000,9 мегапиксела	3000×3000, 9 мегапиксела	3072×2048,6,3 мегапиксела
пиксел	3.76×3.76 μm	3.76×3.76 μm	2.4×2.4 μm
Зона за стрелба	Ефективно зрително поле за блотинг филм/протеинов гел: 136×136 mm (може да се разшири до 200×200 mm, ако е необходимо); Ефективно зрително поле за гел от нуклеинова киселина: 200×200 mm.	Попивателен филм 136×136 mm (може да се разшири до 200×200 mm, ако е необходимо)	Гел от нуклеинова киселина / Протеинов гел 140×140 мм
Температура на охлаждане	Относителна температура на околната среда -40 градуса	Относителна температура на околната среда -40 градуса	-
Източник на светлина	Светлинен източник с ярко поле: Насочен надолу LED бял източник на светлина, симетрично разпределен от двете страни. Източник на UV светлина: 310 nm LED матрица за равномерно предаване на светлина.	Насочена надолу LED бяла светлина, симетрично разпределена от двете страни	Светлинен източник с ярко поле: Насочен надолу LED бял източник на светлина, симетрично разпределен от двете страни. Източник на UV светлина: 310 nm LED матрица за равномерно предаване на светлина.
Индустриален компютър	10,4 инча, 1024×768 операционна система Windows	10,4 инча, 1024×768 операционна система Windows	10,4 инча, 1024×768 операционна система Windows
Външен интерфейс	2 USB3.0	2 USB3.0	2 USB3.0
Работно напрежение	100 V-240 V	100 V-240 V	100 V-240 V
Мощност на продукта	100 W	100 W	100 W
Нетно тегло	25 кг	25 кг	30 кг
Изображения в реално време	да	да	-
Изобразяване на времето	да	да	-
Натрупване на време	да	да	-
Автоматична експозиция	да	да	да
Избор от 3 режима на изображения	да	да	-
Изобразяване на протеинов гел/гел на нуклеинова киселина	да	-	да
Рязане на гел от нуклеинова киселина	да	-	да







Включване
Включете захранващия кабел и включете превключвателя на захранването на гърба на инструмента. Индустриалният компютър ще се стартира.

Зареждане на проба
Протеинов гел: Отворете вратата на инструмента, извадете бялата табла за проби, поставете подготвената текстова проба върху таблата и след това поставете таблата хоризонтално в жлеба в тъмната кутия на инструмента. Затворете вратата на инструмента.

Гел от нуклеинова киселина: Отворете вратата на инструмента, поставете пробата върху UV-пропускащото стъкло на модула на източника на UV светлина. Има маркировки върху UV стъклената повърхност, указващи мястото за поставяне на пробата.

Стартиране на софтуера за изображения

Преглед и заснемане на страници



Страницата за преглед и заснемане включва информация за показване на състоянието, настройки на камерата, настройки на обектива, настройки на режима, запазване и изрязване на изображения и др.

Горната лента включва индикатор за състоянието на източника на UV светлина, бутон за отваряне на клавиатурата, минимизиране, възстановяване на прозореца, изход от гел изображения; въвеждане на пътя на файла за запазване на местоположението на изображението, въвеждане на име на файл за запазване на името на изображението.

Средният прозорец показва изображения в реално време, направени от камерата.

Долната лента включва информация за показване на състоянието на връзката на камера/контролна платка/мобилен диск, избор на формат на изображението за запазване (TIFF/JPEG/BMP), бутон за запазване на изображението, отваряне на пътя на изображението, бутон за изрязване на изображението.

Дясната странична лента е за настройки на камерата, настройки на режима и зона за настройки на обектива, подробностите са както следва:



Видео настройки Двукратното щракване върху "Видео настройка" ще центрира изображението

Контраст Регулиране на яркостта, диапазон {{0}}~ 100, стойност по подразбиране 0, увеличаването на стойността прави изображението по-ярко, намаляването на стойността го прави по-тъмно

Експозиция Задайте време на експозиция в милисекунди, време по подразбиране 350ms, увеличаването на времето прави изображението по-ярко Gain Задайте стойност на усилване, стойност по подразбиране 500%, диапазон 100%~5000%, увеличаването на усилването прави изображението по-ярко

Автоматична експозиция Режим на автоматична експозиция, фотоапаратът автоматично настройва времето на експозиция и усилването Ръчна експозиция Режим на ръчна експозиция, ръчно задаване на времето на експозиция и усилването

Инверсен цвят Черна и бяла цветова инверсия

Осветление Включете/изключете LED осветлението, използвано за снимане в режим на протеинов гел

UV светлина Включва/изключва източника на UV светлина, може да включва/изключва само когато вратата е затворена, използва се за снимане в режим на гел на нуклеинова киселина

Рязане на гел Включете/изключете режима за рязане на гел, може да работи само когато вратата е отворена, при отваряне на рязане на гел, източникът на UV светлина също ще се включи автоматично, използва се за рязане на гел, UV защитният щит трябва да бъде поставен преди отваряне на рязане с гел

Adjustment Mode (Режим на настройка) Изберете мащаба, фокуса и обхвата на регулиране на диафрагмата на електрическия обектив

Груба настройка По-големи стъпки на настройка, стъпка на настройка на мащаба 200, стъпка на настройка на фокуса 1000, стъпка на настройка на блендата 200, когато изображението е напълно размазано, грубата настройка може бързо да направи изображението относително ясно

Фина настройка Умерени стъпки за настройка, стъпка за настройка на мащаба 50, стъпка за настройка на фокуса 250, стъпка за настройка на блендата 50, след груба настройка, фината настройка може да направи изображението по-ясно

Супер фина настройка По-малки стъпки за настройка, настройка на мащаба стъпка 5, настройка на фокуса стъпка 25, настройка на блендата стъпка 5, могат да направят изображението в най-ясно състояние

Мащабиране Увеличете и намалете зрителното поле, като щракнете върху бутоните "-" и "+" Фокус Регулирайте яснотата на изображението чрез бутоните "-" и "+"

Апертура Регулирайте яркостта на изображението чрез бутоните "-" и "+".





1. Изберете автоматична експозиция, контрастът по подразбиране е 0, експозицията по подразбиране е 350, а усилването по подразбиране е 500.
2. За гел от нуклеинова киселина: Щракнете върху UV светлината, включете източника на UV светлина, след което лентите могат да се видят в прозореца.
За протеинов гел: Щракнете върху осветлението, включете светлинния източник на ярко поле, след което лентите могат да се видят в прозореца.

3. Регулирайте "увеличението", за да запълните зрителното поле с ленти, или настройте според желаното от експериментатора зрително поле.
4. Регулирайте "апертурата", първо регулирайте до максимума, след това щракнете върху "-" два пъти за фина настройка и апертурата е зададена на 3.
5. Регулирайте "фокуса", за да направите изображението възможно най-ясно; в редки случаи, ако резултатите от фината настройка и супер фината настройка все още не са достатъчно ясни, регулирайте, за да намалите "апертурата", след което фокусирайте, за да получите най-ясното изображение.
6. Въведете пътя на файла и името на файла, щракнете върху „Запазване на изображението“, за да запазите текущото изображение.





6. Ако са необходими само част от лентите, щракнете върху "изрязване на изображение", за да влезете в страницата за изрязване на изображение. Плъзнете екрана от горния ляв ъгъл на желаната лента към долния десен ъгъл и ще се появи червено поле, което очертава лентата. Щракнете двукратно върху която и да е позиция в червеното поле, за да увеличите мащаба на лентата, за да запълните целия прозорец; Хоризонталното обръщане и вертикалното обръщане могат да се използват за обръщане на лентата по хоризонтална и вертикална посока, докато възстановяването може да върне лентата в първоначалното й състояние преди обръщане; След като коригирате лентата до желаното състояние, въведете пътя на файла и името на файла, след което щракнете върху „Запазване на изображението“, за да запазите текущото изображение; Щракнете върху „Изход“, за да се върнете към страницата за преглед и снимане. Ако са направени корекции на изображението на страницата с резултати





1. Отворете вратата на инструмента, източникът на UV светлина автоматично ще се изключи.
2. Издърпайте чекмеджето на източника на UV светлина, поставете UV защитния щит диагонално между чекмеджето и инструмента, за да предпазите очите от източника на UV светлина.

3. Щракнете върху "Рязане с гел", източникът на UV светлина ще се включи. В този момент могат да се наблюдават ивиците на гела на нуклеиновата киселина и може да се извърши действието на рязане на гела.



не	Име	Спецификации	Количество
1	Система за гел изображения	SCG-W1000	1
2	Табла за проби		1
3	UV защитен щит		1
4	Мишка		1
5	Подложка за мишка		1
6	Клавиатура		1
7	Захранващ кабел	250 V - 10 A	1
8	Сертификат за съответствие		1
9	Ръководство за потребителя		1
